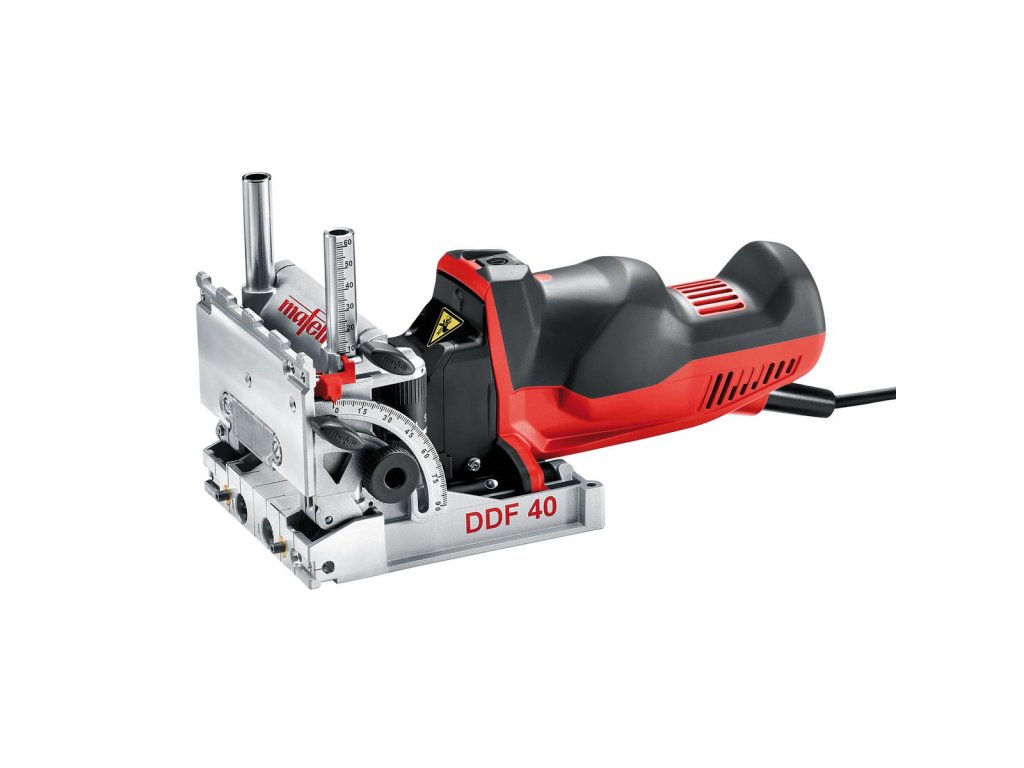

Mafell - dvojitá kolíkovačka DDF 40

Detailní popis produktu

 Jeho charakteristické znaky představují širokou škálu aplikací, nový ergonomický design pro snadnou manipulaci a naprosto vyrovnané stabilní spoje. Ať už v dílně nebo na místě. Při výrobě rohových spojů, přepážek nebo řad otvorů nabízí DDF 40 nejen přesnost stacionárního stroje, ale i úsporu nákladů spojených se standardními dřevěnými kolíky . Kromě toho technika použití dvojce kolíků již dosahuje vynikající stability v suchém stadiu montáže.

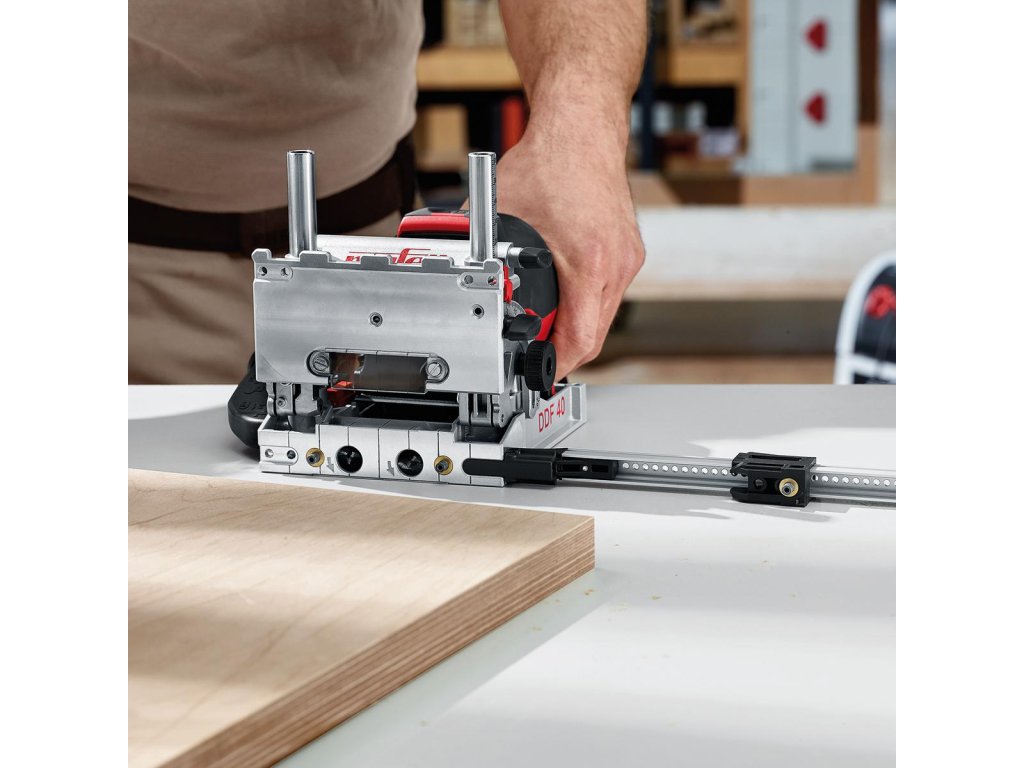

Mafell -  dvojitý kolíkovací systém DDF 40 přináší větší úspornost a účinnost při vrtání přesných otvorů.Oproti původní verzi(respektive silněšímu provedení) má rovnou základnu. To zjednodušuje vrtání z plochy nebo do hrany obrobku. Patentovaný systém dvojce dorazových kolíků (původní provedení ze stroje  festool Domino DF 500) v základní desce lze vyrobit otvory na obrobku ve vzdálenost 15,5 mm, opakované vrtání je tím umožněno bez měření a rysek.

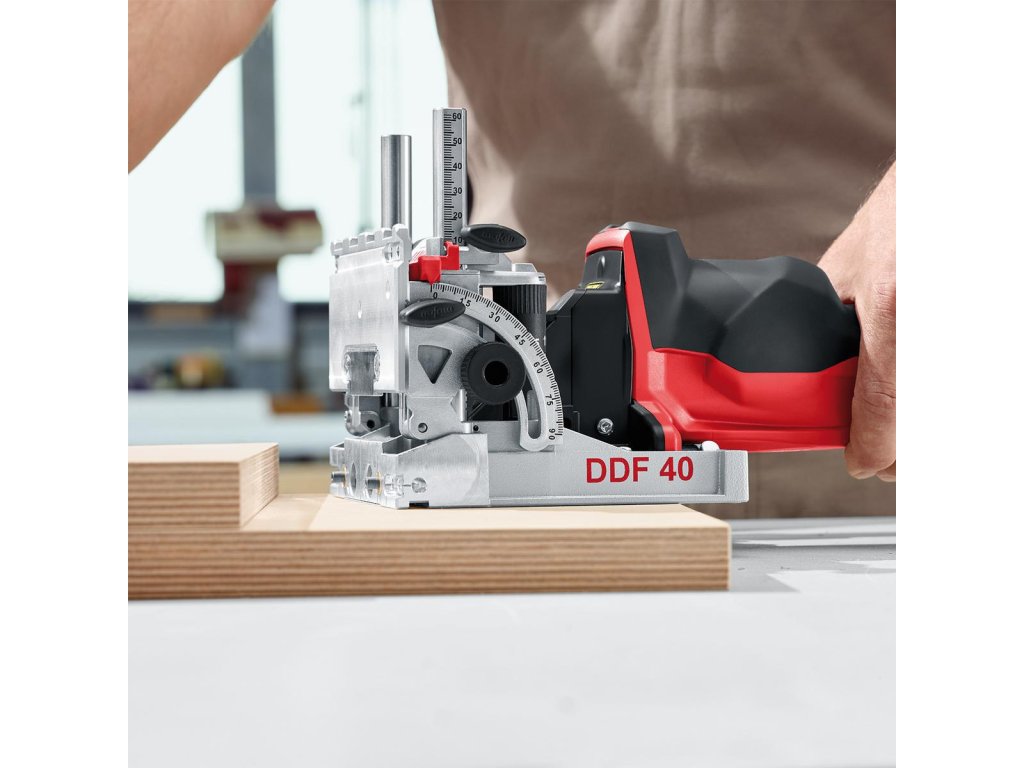

Základní deska obsahuje boční dosedací plochy. Proto lze nastavit vrtání s pevnou vzdáleností od 49mm.Výšku vrtání na otočném dorazu lze nastavit pomocí otočného kolečka a stupnice do výšky 62 mm. Přednastavené rozměry lze nastavit pomocí revolverového dorazu. Otočný doraz je oboustranně veden a je zafixován pomocí jednoho nastavovacího šroubu. Pro úhlová spojení poskytuje možnost plynulého nastavení od 0 do 90 stupňů. Rastr je přednastaven pro úhly 22,5 °, 45 ° a 67,5 °.

S hloubkovými dorazy „1“ a „2“ lze nastavit dvě různé hloubky vrtání.Díky otočnému kolečku si můžete hloubky přednastavit. K tomu nabízí kolečko ještě pozici na výměnu vrtáků, kde je vypínač automaticky blokován.

Technické údaje:

• Univerzální motor: 230 V~
• 50 Hz, Jmenovitý příkon: 900 W
• Hloubka vrtání: 0 – 40 mm
• Rozteč děr: 32 mm
• Rozsah naklopení: 0 – 90 °
• Maximální průměr vrtáku: 12,2 mm
• Minimální průměr vrtáku: 3mm
• Upínací průměr vrtáku: 8 mm
• Otáčky na prázdno: 8000 1/min
• Odsávací průměr hubice: 29 mm
• Hmotnost bez kabelu: 2,8 kg
• Rozměry (Š x D x V): 145 x 300 x 164 mm.

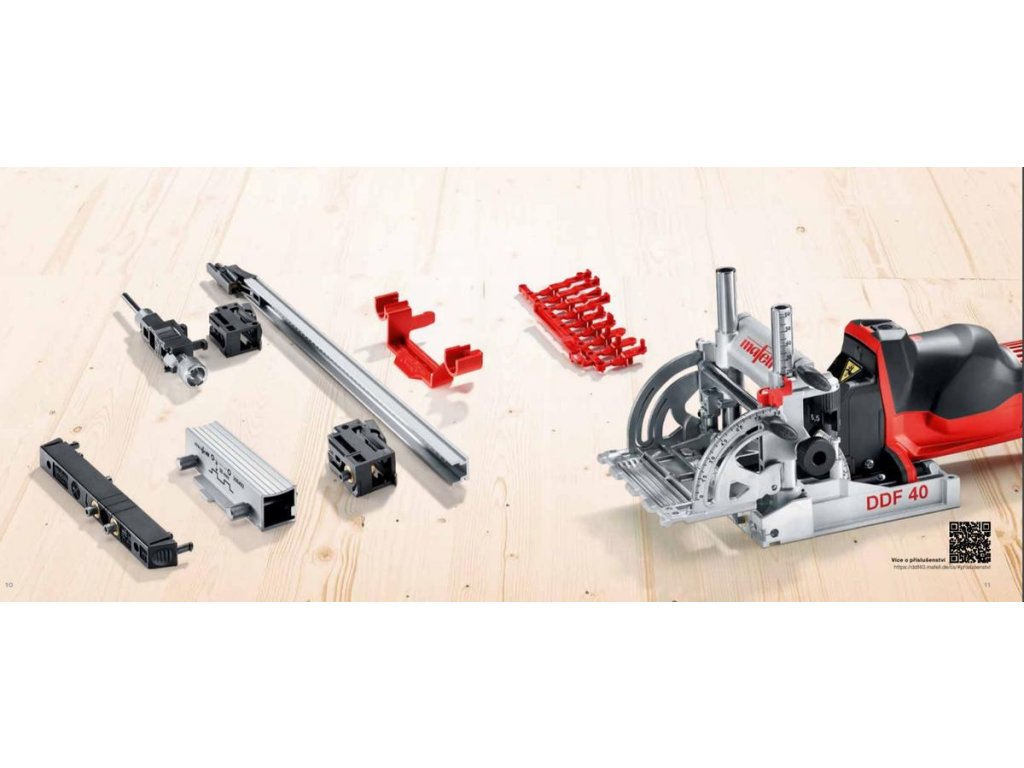

Rozsah dodávky:

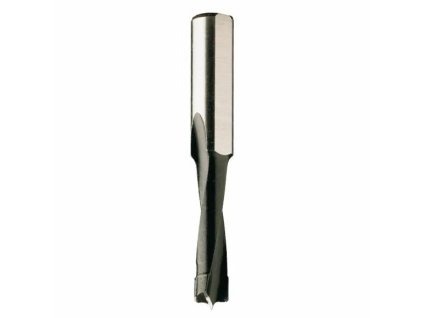

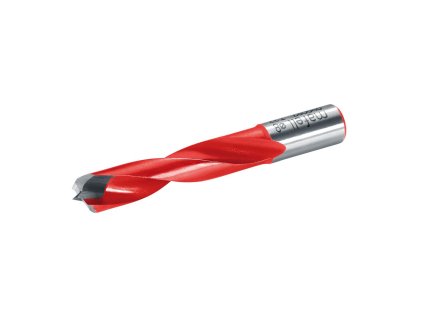

• 2x kolíkovací vrták HW Ø 8mm,
• 2x kolíkovací vrták HW Ø 6mm
•  dodatečná podložka ZA
• dodatečný doraz sada ZAG
• odsávací hubice

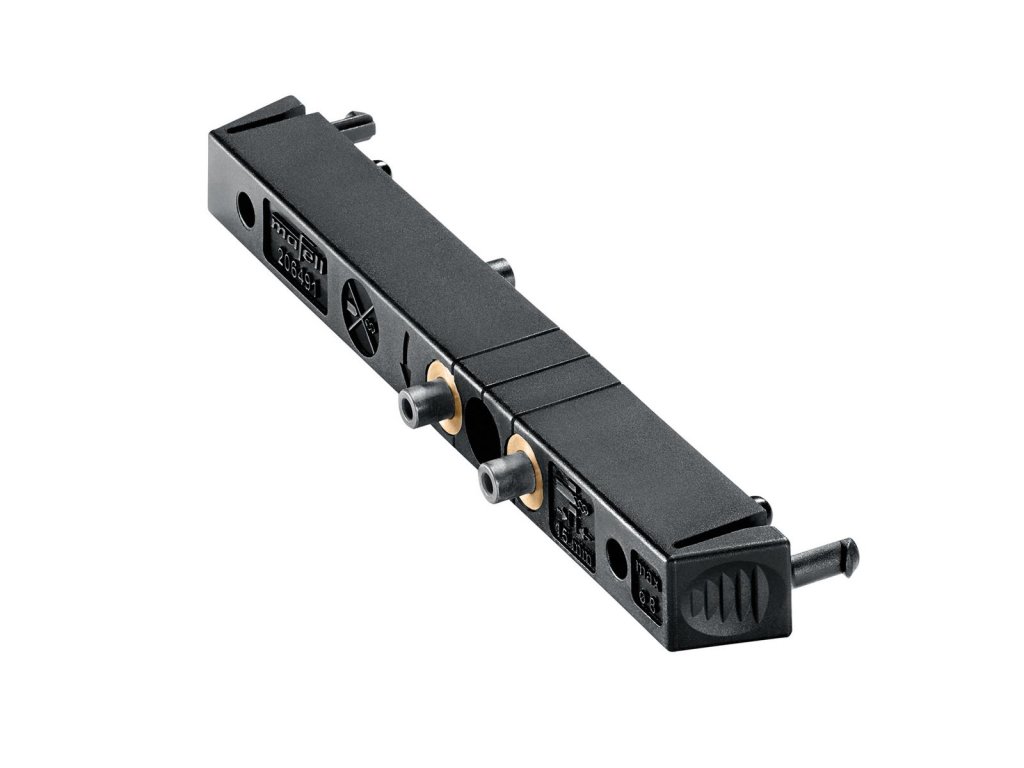

• ukazatel pozice PAZ
• šroubovák, nádobka na lepidlo
• 2 x protiskluzová podložka

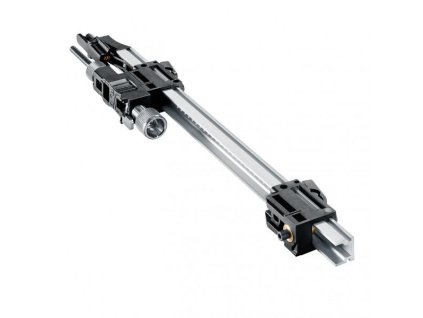

• boční doraz sada SA 320
• vodící doraz LA.
